色彩變化與原料

一、土
　　「土」是所有礦物粉末的總稱，包括有機質和無機質。它還有很多種名稱，像是瓷土、黏土、陶土，但這些名稱，通常是以這些土加工後的性質來稱之，例如「陶土」：只要可以做成陶器的土，都可以稱為陶土。此外，可以按照土的成分來做區分或是加工燒成溫度、加工特性燒成外觀等，來介紹土的性質，如：骨灰土，匣缽土﹔陶土，瓷土﹔低溫土，高溫土﹔拉柸土，注漿土，旋壓土﹔雪白土，塑造土等，目前台灣比較有名的陶土有鶯歌半瓷土、大楠的黑土、金門瓷土等，其中大楠黑土可塑性強，很適合手捏與雕塑。
經過採訪後，得知現在的陶藝師大部分都是用廣東、金門或是鶯歌的土，過去都是採用這兩種土來混合，燒起來的顏色呈現土黃色，感覺比較有古早味，然而現在的坏體會呈現白色是因為土的顏色比較白，而現在是採用廣東的烏土、新竹的大滴土、鶯歌的半瓷土這三種土來混合，再加上一些石粉、長石粉，練土成交趾陶的土。交趾陶的土可以做大型的，像是廟宇；也可以做小型的，像是小裝飾品，所以不會因為作品的大小而特別選土，最重要的是，交趾陶的土關鍵點是在於「溫度」，土可以分為「低溫土」和「高溫土」，如果用低溫土燒高溫的話，就會變形，所以也不算有好壞之分，應該要看土的觸感，土的黏性、鬆…等，像是手拉坏適合於器皿；交趾陶、化妝土適合於捏塑。

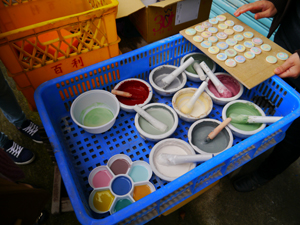

二、釉料：
　　早期的釉料大多是由玻璃來取得，主要是玻璃釉和石釉，後期是以溶塊性為主，以如寶石般的晶瑩透亮為特色，台灣光復後，改為以水釉為主，以不透明為特色。
釉料可分為兩種，一種是「生料」，其意思是未將釉料燒熔成溶塊，所以看不出光澤，但耐久性高；另一種則是「熟料」，其意思是以燒製過的溶塊為主，其特色是色澤光明，易塗色料，但耐久性低。
而釉料的原料通常是以: 鉛、石灰、紅丹、硼砂、金屬氧化物、硅石等物，混合研磨製成。其釉色最基本有十種基本色系：胭脂紅、古黃、明黃、海碧、寶藍、濃綠、碧綠、紅豆紫、白色、黑色，其中以胭脂紅為最具代表性，它是一種由純黃金所煉成。而釉料的原料通常是以: 鉛、石灰、紅丹、硼砂、金屬氧化物、硅石等物，混合研磨製成。

　　由於社會的演變，交趾陶匠師們所傳的徒弟越來越多，也產生了不少的宗派，像寶石釉系統派的「葉王」、水彩釉系統派的「洪坤福」、「蘇揚水」…等，每個宗派都有各自的特色及風格，所以用不同的釉料做出來的作品，顏色也會有著不一樣的變化，以下有寶石釉與水彩釉兩種。

寶石釉

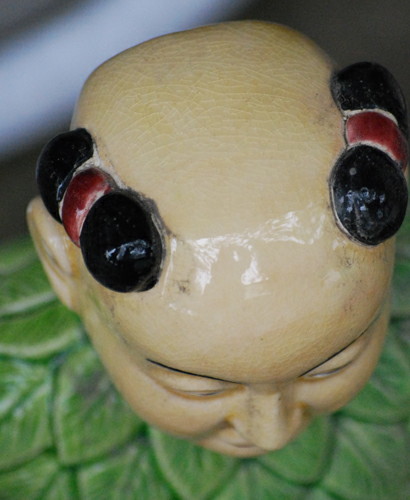

　　釉色亮麗，釉面常形成冰裂（開片）的自然花紋，此乃因釉膨脹係數不同所致，要燒製開片釉首先應該選用膨脹係數高且彈性係數小的原料，而其燒製的成敗取決於釉料的配方、施釉的技巧、造型的變化及火候的控制等諸多因素。

　　為何有「寶石釉」之美譽呢？這要歸功於匠師在釉色質感上積極地開發，他們不斷追求與寶石色澤相近的效果，雖亮麗奪目，卻透明澄澈保有脫俗之感，以黃色仿琥珀、綠色仿碧玉、藍色仿藍寶石、紫色仿紫晶、粉紅色仿碧璽， 白、古黃、淺黃、濃綠、海碧、寶藍、紅豆紫、胭脂紅是八個基本母色。

水彩釉
　　又名生釉，屬於釉上加彩的一種，因未經鍛燒，上釉時不易觀察顏色變化，其特色為渾厚溫潤，民間俗稱「水搪」。主要原料為紅丹、硼砂與硅石，其中硼砂為水溶性，必需先燒結後使用。日據時代至光復後，因戰爭關係，原本來自閩粵的陶瓷原料，供應時有間斷，而日本商品因價格較為低廉，許多匠師遂轉為使用由日本進口的「水彩釉」。常用的基本母色有古黃、黃色、濃綠、海碧青、寶藍、紅豆仔、胭脂紅、白色、黑色透明釉等。
在施作上，「水彩釉」較「寶石釉」更為便捷，可如水彩般調色，不僅塗色容易，釉燒溫度也較低，利於火侯的掌控；但也因為低溫燒製，成品硬度較不足，色澤質感也不及寶石釉的溫潤瑩澤。「能呈現出流動的、深淺有層次的色彩變化」此為水彩釉的特長，而其作品在年久褪色後，不同於以透明感著稱的寶石釉，能另外透露出古樸的美感，別有另一番韻味。

　　交趾陶之特色在於釉燒，他以鉛為媒溶劑，常見有赤紅、朱紅、胭脂紅、明黃、杏黃、玉綠、海碧、青綠、烏藍等約四十種，外加白與黑，使其變的絢麗燦然，尤其胭脂紅為嘉義交趾陶一大特色。釉料調配後必須先燒煮至攝氏900度，約十分鐘使其完全融熔，待冷卻後再搗碎磨成細粉，方可使用。如直接混和使用則在器物表面會有顆粒存在不光滑，或如唐三彩有下流垂釉現象。

根據採訪，有些陶藝師們認為要促使這項逐漸沒落的傳統藝術重新盛興起來，應該要讓大家都能有親手去體驗，但由於還有許多因素，也導致許多陶藝師面臨窘困，因此大部分的陶藝師都把釉料視為一項秘方，雖然為了生存，但這也是人之常情，如此一來便可能會有愈來愈多人忽略它、甚至不認識它，這對於這項傳統工藝是具有極大的威脅性，所以，基於這種因素，不管是在陶藝師或是政府方面，仍有許多要互相調協的空間。

三、其他：
釉的輔助原料有三種：
（１）乳白劑：其特色是降低釉熔點
（２）黏合劑：其特色改善釉的結合力，使坏體上的釉更有強韌性，才不至於會粉化。
（３）懸浮劑：其特色是為了防止釉漿內的重大物質快速下沉，免的釉色不均勻。

參考來源：[陶] 緣結藝 ；書目「臺灣傳統工藝 交趾陶與剪黏之源流及發展」；書目「彩塑風華 臺灣交趾陶藝術展」
圖片來源：圖片均由小組實地拍攝
